Фітынг для шланга шматразовага выкарыстання з нержавеючай сталі SAE BSP для гумовага шланга R1 R2 R5
Шматразовыя фітынгі для шлангаў — гэта тып гідраўлічных фітынгаў, якія можна выкарыстоўваць некалькі разоў. Іх можна лёгка разабраць і сабраць зноў, што робіць іх ідэальнымі ў сітуацыях, калі шлангі або трубкі трэба замяніць або адрамантаваць. Гэта можа зэканоміць час і грошы ў параўнанні з неабходнасцю замены ўсяго фітынга.
Description

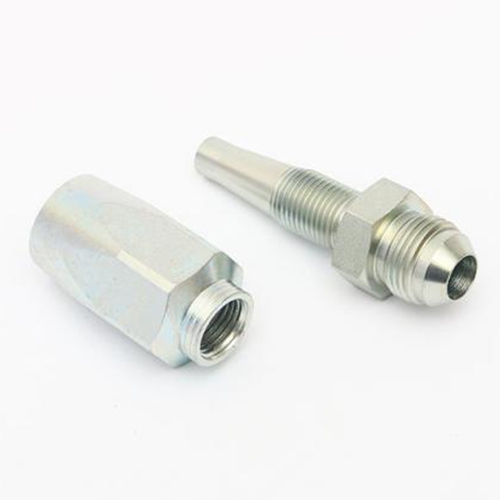

Шматразовыя фітынгі для шлангаў звычайна складаюцца з дзвюх частак — фітынга (толькі корпуса) і муфты, якую можна падключыць да гумовага шланга або трубкі. Фітынг і муфта прызначаны для разьбовага злучэння, што стварае надзейнае і герметычнае злучэнне паміж двума кампанентамі.
Разьба фітынга можа быць вонкавай або ўнутранай, і яны могуць быць прамымі, з вуглом 45 градусаў або з вуглом 90 градусаў, каб падыходзіць для розных умоў мантажу.
Тып разьбы з боку разьбы: Каб задаволіць патрабаванні стандартаў прымянення розных рынкаў і патрабаванні да працоўнага ціску шматразовых фітынгаў шланга ў асяроддзі прымянення, мы прапануем розныя тыпы разьбы і ўшчыльненняў, як паказана ніжэй:
Шматразовыя фітынгі для шлангаў JIC (Аб'яднанага прамысловага камітэта): развальцованыя 37 градусаў, SAE J514
Для злучэння выкарыстоўваецца развальцаваная пасадачная паверхня пад вуглом 37 градусаў, што адпавядае стандарту SAE J514. Звычайна выкарыстоўваецца для нізкага ціску, прамы, з каленам 45° і каленам 90° падыходзіць для розных умоў ўстаноўкі.
Шматразовыя фітынгі для шлангаў NPT (Нацыянальная трубаправодная разьба): канічная разьба
Разьба NPT найбольш прынятая на амерыканскім рынку, асабліва ў Паўночнай Амерыцы, таму шматразовыя фітынгі NPT лепш за ўсё прадаюцца ў Злучаных Штатах і Канадзе.
Шматразовыя фітынгі для шлангаў ORFS (ушчыльняльнае кольца з ушчыльняльным кольцам): ушчыльняльнае кольца з ушчыльняльным кольцам (SAE J1453)
Фітынг ORFS з'яўляецца самым папулярным вырабам для абсталявання высокага ціску на сучасным рынку, таму што яго ўшчыльняльнае кольца O-вобразнага тыпу забяспечвае стабільную працу пад высокім ціскам 6000 psi. Таму, калі вы турбуецеся аб уцечцы, здымны раз'ём ORFS будзе вашым найлепшым выбарам.
Шматразовыя фітынгі для шлангаў BSP (брытанскі стандарт для труб): у тым ліку BSPP і BSPT, BS 5200
Шматразовыя фітынгі для шлангаў BSP ўключаюць BSPP і BSPT. Яны даволі папулярныя ў Еўропе і таксама забяспечваюць надзейны ціск. Кліенты, якія аддаюць перавагу фітынгам NPT, часта выбіраюць і фітынгі BSP.
JIS: гэта развальцаванае сядло з вуглом разьбы 30 градусаў, якое адпавядае канічнай трубной разьбе JIS (JIS B2351)
JIS — гэта таксама брытанская разьба, якая звычайна выкарыстоўваецца ў Японіі. Нягледзячы на невялікую колькасць карыстальнікаў, яна вельмі надзейная. Звычайна яна мае канічнае ўшчыльненне пад вуглом 30 градусаў і адпавядае стандарту JIS B2351.
Тэхнічныя дадзеныя

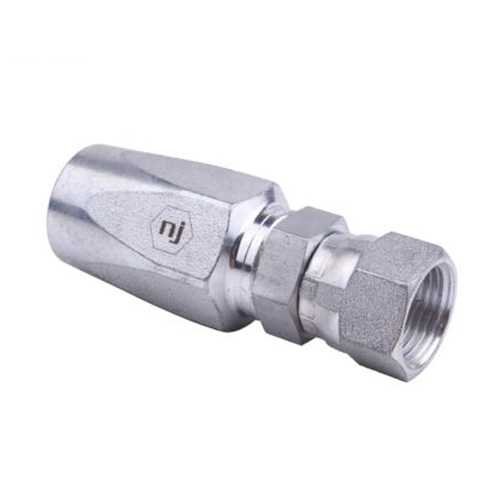

I8J - JIC ЖАНОЧЫ ПРАМАЯ
| Нітка | шланг | дэталь за нумарам | H | H1 | CA | N | ||
| Працяжнік | памер | Працяжнік | памер | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 " | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J-0906 | 17.5 | 17 | 31 | 10 |
| 12- | 3 / 4-16 | -6 | 3 / 8 " | I8J-1206 | 22.2 | 22 | 32 | 11 |
| 12- | 3 / 4-16 | -8 | 1 / 2 " | I8J-1208 | 22.2 | 22 | 32 | 11 |
| 14- | 7 / 8-14 | -6 | 3 / 8 " | I8J-1406 | 25.4 | 22 | 33 | 13 |
| 14- | 7 / 8-14 | -8 | 1 / 2 " | I8J-1408 | 25.4 | 22 | 33 | 13 |
| 17- | 1.1 / 16-12 | 12- | 3 / 4 " | I8J-1712 | 32 | 27 | 39 | 15 |
| 21- | 1.5 / 16-12 | 12- | 3 / 4 " | I8J-2112 | 32 | 36 | 42 | 15 |
| 21- | 1.5 / 16-12 | 16- | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

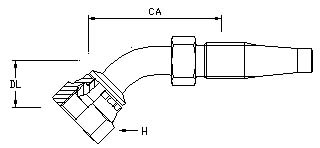

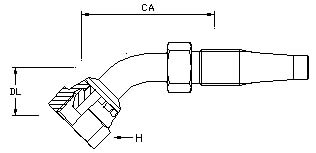

I8J4 - JIC ЖАНОЧЫ 45 ВЫГІН
| Нітка | шланг | дэталь за нумарам | H | H1 | CA | DL | N | ||
| Працяжнік | БСП | Працяжнік | памер | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| 12- | 3 / 4-16 | -6 | 3 / 8 " | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| 12- | 3 / 4-16 | -8 | 1 / 2 " | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| 14- | 7 / 8-14 | -8 | 1 / 2 " | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| 17- | 1.1 / 16-12 | 12- | 3 / 4 " | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| 21- | 1.5 / 16-12 | 12- | 3 / 4 " | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| 21- | 1.5 / 16-12 | 16- | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

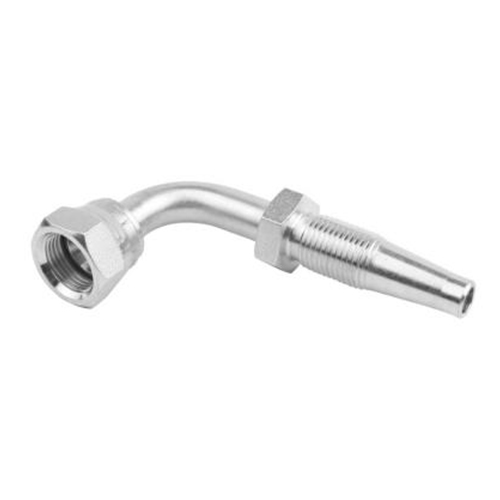

I8J9 - JIC ЖАНОЧЫ 90 ВЫГІН
| Нітка | шланг | дэталь за нумарам | H | H1 | CA | DL | N | ||
| Працяжнік | памер | Працяжнік | памер | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| 12- | 3 / 4-16 | -6 | 3 / 8 " | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| 12- | 3 / 4-16 | -8 | 1 / 2 " | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| 14- | 7 / 8-14 | -8 | 1 / 2 " | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| 17- | 1.1 / 16-12 | 12- | 3 / 4 " | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| 21- | 1.5 / 16-12 | 12- | 3 / 4 " | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| 21- | 1.5 / 16-12 | 16- | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |
I8JM - JIC мужчынскі прамы
| Нітка | шланг | дэталь за нумарам | H | CA | ||
| Працяжнік | памер | Працяжнік | памер | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8JM-0906 | 17 | 36 |
| 12- | 3 / 4-16 | -6 | 3 / 8 " | I8JM-1206 | 22 | 38 |
| 12- | 3 / 4-16 | -8 | 1 / 2 " | I8JM-1208 | 22 | 38 |
| 14- | 7 / 8-14 | -8 | 1 / 2 " | I8JM-1408 | 24 | 41 |
| 17- | 1.1 / 16-12 | 12- | 3 / 4 " | I8JM-1712 | 30 | 48 |
| 21- | 1.5 / 16-12 | 16- | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS ЖАНОЧЫ 90-ЦІЛІННЫ ВЫГІН
| Нітка | шланг | дэталь за нумарам | H | H1 | CA | DL | |||
| Працяжнік | памер | Працяжнік | памер | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| 11- | 11 / 16-18 | -6 | 3 / 8 " | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| 13- | 13 / 13-16 | -8 | 1 / 2 " | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP ЖАНОЧАЯ ПРАМАЯ
| Нітка | шланг | дэталь за нумарам | H | H1 | CA | N | ||
| Працяжнік | БСП | Працяжнік | памер | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 " | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 " | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 " | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 " | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B-0808 | 27 | 22 | 34 | 7 |
| 12- | 3 / 4-14 | -8 | 1 / 2 " | I8B-1208 | 32 | 27 | 34 | 9 |
| 12- | 3 / 4-14 | 12- | 3 / 4 " | I8B-1212 | 32 | 27 | 40 | 9 |
| 16- | 1-11 | 12- | 3 / 4 " | I8B-1612 | 38 | 36 | 40 | 9 |
| 16- | 1-11 | 16- | 1" | I8B-1616 | 38 | 36 | 45 | 9 |
I8B4 - BSPP ЖАНОЧАЯ РАЗДЗЕЛКА 45
| Нітка | шланг | дэталь за нумарам | H | H1 | CA | DL | N | ||
| Працяжнік | БСП | Працяжнік | памер | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| 12- | 3 / 4-14 | 12- | 3 / 4 " | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| 16- | 1"/11 | 16- | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP ЖАНОЧАЯ РАЗДЗЕЛКА 90
| Нітка | шланг | дэталь за нумарам | H | H1 | CA | DL | N | ||
| Працяжнік | БСП | Працяжнік | памер | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| 12- | 3 / 4-14 | 12- | 3 / 4 " | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| 16- | 1"-11 | 16- | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Заўвага: Калі вы хочаце выкарыстоўваць іх для гумовага шланга R1 або R2, мы прапануем іх з нашымі разеткамі RN1 або RN2, тады мы называем іх H8J-R1 / H8J-R2; калі вы хочаце выкарыстоўваць гумовы шланг R5, мы збярэм яго з разеткамі RN5, тады наш нумар дэталі - H5J.
дэталі
Пакуль што Нью-Джэрсі прапануе шматразовыя фітынгі для гумовых шлангаў SAE100R1AT, SAE100R2AT, SAE100R5. Мы таксама вітаем праект шматразовых фітынгаў для шлангаў 100R7, калі кліент можа прадаставіць поўную і падрабязную дакументацыю.
1. Аздабленне: звычайнае цынкаванне (Cr3, срэбра), цынкаванне з нікелем, нікеляванне
2. Даступныя памеры: ад 7/16-20 цаляў да 1-5/16-12 цаляў
3. Ціск: даступны для нізкага ціску, ад 210 PSI да 500 PSI
4. MOQ: большасць памераў ёсць у наяўнасці, таму MOQ не патрабуецца; калі не, MOQ складае 500 шт.
5. Матэрыял: вугляродзістая сталь (сталь № 45), нержавеючая сталь (304 або 316L), латунь
6. Стандарт: SAE/брытанскі стандарт або згодна з чарцяжом і ўзорамі (OEM)
7. Дастаўка: 7-15 рабочых дзён для замовы на склад і 30-45 дзён для вытворчай замовы
