Гідраўлічныя адаптары для вымяральных кропак з вугляродзістай сталі стандарту SAE - сумяшчальныя з высокім ціскам
Нашы гідраўлічныя адаптары з вугляродзістай сталі для вымяральных кропак, якія адпавядаюць стандарту SAE, — гэта дакладна распрацаваныя фітынгі, прызначаныя для гідраўлічных і змазачных сістэм высокага ціску. Адпавядаючы стандартам SAE J514, J1926 і іншым галіновым стандартам, гэтыя адаптары забяспечваюць надзейныя і герметычныя злучэнні для выпрабаванняў ціску, дыягностыкі і тэхнічнага абслугоўвання. Вырабленыя з трывалай вугляродзістай сталі, яны вытрымліваюць экстрэмальны ціск (да некалькіх тысяч фунтаў на квадратны дюйм), забяспечваючы пры гэтым бясшвоўную сумяшчальнасць з кампанентамі, якія адпавядаюць стандарту SAE. Разьба ўключае JIC і ORFS.
Description
6564
FS6564Чаму варта выбраць нашы адаптары для вымяральных кропак SAE?
Надзейнасць: старанна пратэставана на адпаведнасць стандартам SAE і галіновым стандартам прадукцыйнасці.
Адпаведнасць глабальным стандартам: Забяспечвае бесперашкодную інтэграцыю з існуючымі гідраўлічнымі сістэмамі.
Павышаная бяспека: трывалая канструкцыя мінімізуе рызыку паломкі пад высокім ціскам.
Шырокае прымяненне ў прамысловасці: давяраюць вытворцы арыгінальнага абсталявання, службы тэхнічнага абслугоўвання і інжынеры па гідраўлічнай энергетыцы.
Тэхнічныя характарыстыкі
Матэрыял: вугляродзістая сталь (па жаданні нержавеючая сталь)
Стандарты: SAE J514, SAE J1926
Тыпы разьбы: прамая разьба (JIC, ORFS), даступныя варыянты канічнай разьбы
Намінальны ціск: да 5,000 PSI (у залежнасці ад канфігурацыі)
Дыяпазон тэмператур: ад -20°F да +250°F (ад -29°C да +121°C)
Апрацоўка паверхні: ацынкаваная або чорная аксідная пакрыццё для ўстойлівасці да карозіі
Conclusion
Для галін прамысловасці, якія патрабуюць дакладнасці, даўгавечнасці і адпаведнасці патрабаванням, нашы адаптары для вымяральных кропак з вугляродзістай сталі стандарту SAE забяспечваюць непераўзыдзеную прадукцыйнасць. Незалежна ад таго, ці патрэбна дыягностыка, тэхнічнае абслугоўванне або мадэрнізацыя сістэмы, гэтыя фітынгі забяспечваюць надзейнае стандартызаванае рашэнне для сістэм падачы вадкасці пад высокім ціскам.
Азнаёмцеся з нашым каталогам сёння, каб знайсці рашэнні для вымяральных кропак гідраўлікі, якія адпавядаюць стандартам SAE!
Тэхнічныя дадзеныя
* Не ўключае раз'ём тэставага порта. Даступна асобна.

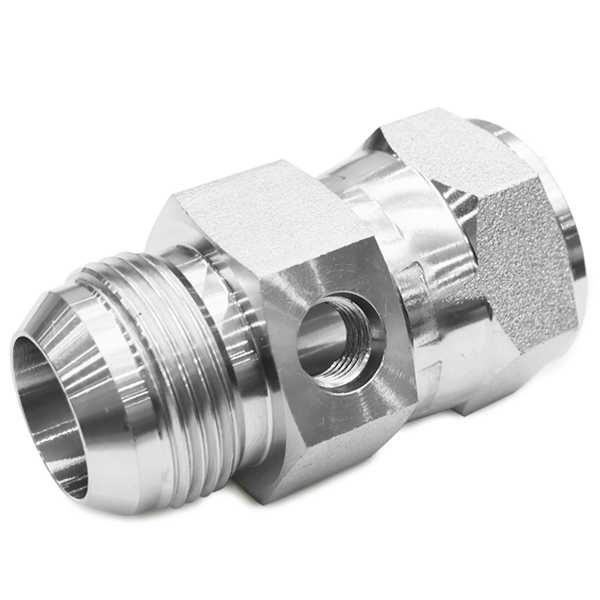

JIC M JIC F - 7/16" UNO CROSS PORT (малюнак 6564)
| Паток А / Б | Нітка C | дэталь за нумарам | E | F | N | H1 | H | ||
| Працяжнік | JIC | Працяжнік | ONE | mm | mm | mm | mm | mm | |
| 07- | 7 / 16-20 | 07- | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| 09- | 9 / 16-18 | 07- | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| 12- | 3 / 4-16 | 07- | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| 14- | 7 / 8-14 | 07- | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| 17- | 1.1 / 16-12 | 07- | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| 21- | 1.5 / 16-12 | 07- | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| 26- | 1.5 / 8-12 | 07- | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* Не ўключае раз'ём тэставага порта. Даступна асобна.

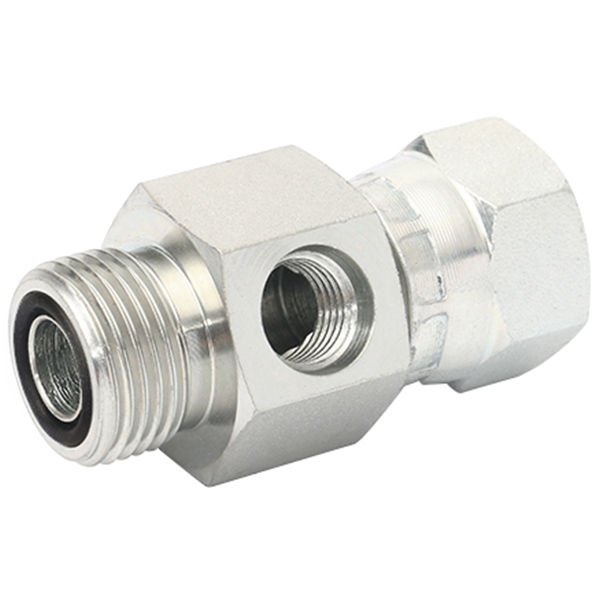

ORFS MX ORFS F - 7/16" UNO CROSS PORT (малюнак 6574/FS6564)
| Паток А / Б | Нітка C | дэталь за нумарам | E | F | N | H1 | H | ||
| Працяжнік | JIC | Працяжнік | ONE | mm | mm | mm | mm | mm | |
| 09- | 9 / 16-18 | 07- | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| 11- | 11 / 16-16 | 07- | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| 13- | 13 / 16-16 | 07- | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| 16- | 1-14 | 07- | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| 19- | 1.3 / 16-12 | 07- | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| 23- | 1.7 / 16-12 | 07- | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
дадатак
Гэтыя адаптары для вымяральных кропак SAE неабходныя для галін прамысловасці, якія патрабуюць надзейнага кантролю ціску і абслугоўвання гідраўлічных сістэм:
1. Гідраўлічныя сістэмы — выкарыстоўваюцца ў будаўнічай тэхніцы, сельскагаспадарчай тэхніцы і прамысловай гідраўліцы для выпрабаванняў пад ціскам.
2. Сістэмы змазкі — спрашчаюць праверку ціску алею і адбор проб у рухавіках, каробках перадач і цяжкай тэхніцы.
3. Сістэмы гідрапрываду — дазваляюць хутка праводзіць дыягностыку ў пнеўматычных і гідраўлічных схемах.
4. Мабільнае абсталяванне — ідэальна падыходзіць для грузавікоў, кранаў і горназдабыўной тэхнікі, дзе ўстойлівасць да высокага ціску мае вырашальнае значэнне.
5. Вытворчасць і тэхнічнае абслугоўванне — служаць стандартызаванымі кропкамі доступу для вымяральных прыбораў, датчыкаў і выпрабавальных інструментаў.
