Прамыя каленавыя трайнікі з вугляродзістай сталі з метрычным прыкусам, гідраўлічныя фітынгі для труб
Метрычныя гідраўлічныя фітынгі з закусачным канцом, якія таксама называюцца метрычнымі фітынгамі з конусам 24°, адпавядаюць метрычнаму стандарту 2353. І яны часцей за ўсё сустракаюцца ў гідраўлічных і пнеўматычных прымяненнях у будаўнічай тэхніцы, нафтагазавай прамысловасці, аўтамабільнай, аэракасмічнай, суднабудаўнічай і прамысловым абсталяванні.
Адной з пераваг з'яўляецца іх невялікі памер, што робіць іх прыдатнымі для выкарыстання ў абмежаваных прасторах і памяншае агульныя памеры гідраўлічнай сістэмы. Іх таксама лёгка збіраць і разбіраць, і яны маюць высокую вібраўстойлівасць.
Description
Метрычныя трубныя фітынгі з закусачным кольцам вырабляюцца з закусачным кольцам, якое пры зацягванні ўгрызаецца ў вонкавы бок трубы, забяспечваючы трывалае і герметычнае злучэнне. Корпус, закусачнае кольца (ферула) і гайка — гэта тры часткі, якія складаюць фітынг.
Метрычныя фітынгі з закусачнай разьбой вырабляюцца з вугляродзістай і нержавеючай сталі, з метрычным знешнім дыяметрам ад 6 мм да 38 мм. Тры тыпы злучэнняў для трубных партоў — гэта тыпы злучэнняў тыпу «труба-труба», «труба-ўнутраная разьба» і «труба-знешняя разьба».
Нью-Джэрсі прапануе розныя метрычныя адаптары з устаўкай рознай формы і тыпу ўшчыльнення, а таксама тыпы пераўтварэння з амерыканскай і брытанскай разьбой, як паказана ніжэй:
Прамы: муфта і рэдуктар, мужчынскі-мужчынскі, мужчынскі-жаночы, жаночы-жаночы

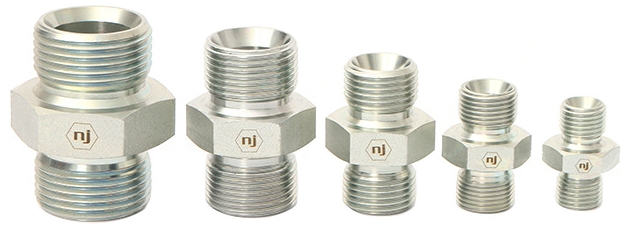

Акрамя метрычных трубных фітынгаў тыпу "мужчына-мужчына", мы таксама прапануем метрычны тып "мужчына-мужчына" з разьбой bspp з ушчыльняльным кольцам і адаптарам для стопорнага кольца (1CG/1DG), метрычны тып "мужчына-bspp" з кольцам ed (1CB-WD/1DB-WD), метрычны тып "мужчына-бюджэт" з метрычным ушчыльняльным кольцам і стопорным кольцам (1CH/1DH), тып "мужчына-бюджэт" jic з метрычнай разьбой (1JC/1JD), тып "мужчына-бюджэт" з метрычным конусам 60° (1CM/1DM), тып "мужчына-бюджэт" з npt (1CN/1DN), тып "мужчына-бюджэт" з orb (1CO/1DO), тып "мужчына-бюджэт" з bspt (1CT/1DT).
злучэнне або рэдуктар

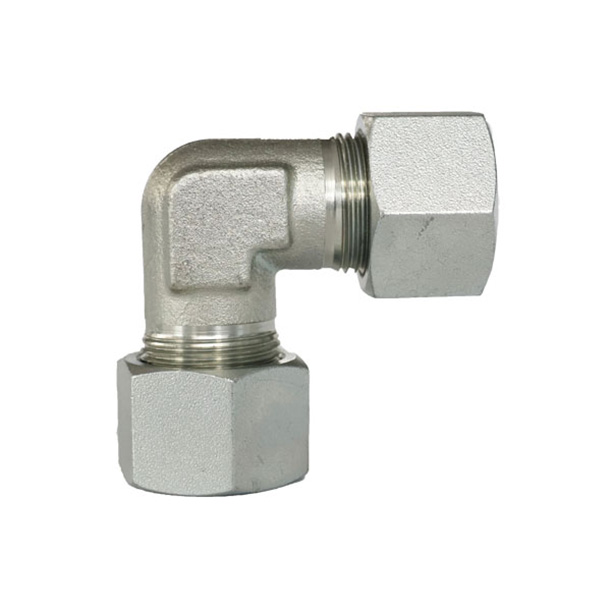

90 локаць

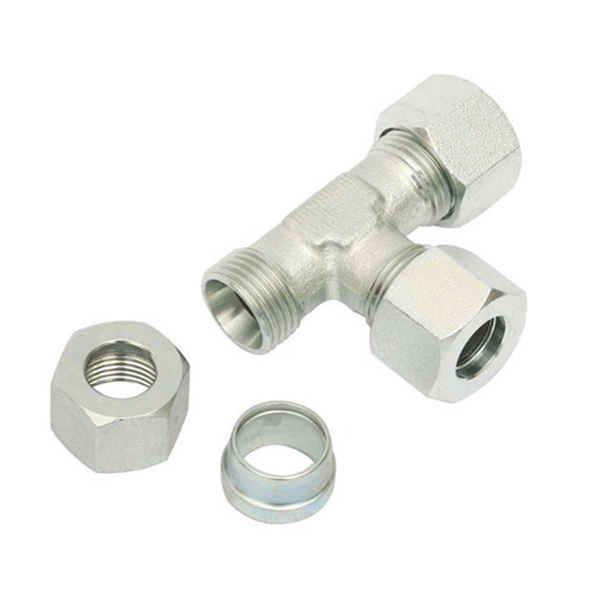

галінавы ты і ты для бегуТэхнічныя дадзеныя
1C/1D - Злучальнік тыпу "муфта-муфта" з метрычнай разьбой
| Нітка А | Паток Б | дэталь за нумарам | L | E | H1 | ||
| Працяжнік | Метрыка DKL | Працяжнік | Метрыка DKL | mm | mm | mm | |
| -08LL | М08x1.0 (04LL) | -08LL | М08x1.0 (04LL) | 1C-08LL | 20 | 12 | 9 |
| -10LL | М10x1.0 (06LL) | -10LL | М10x1.0 (06LL) | 1C-10LL | 20 | 9 | 11 |
| -12LL | М12x1.0 (08LL) | -12LL | М12x1.0 (08LL) | 1C-12LL | 23 | 12 | 12 |
| 12- | M12x1.5 (06L) | 12- | M12x1.5 (06L) | 1C-12 | 24 | 10 | 12 |
| 14- | M14x1.5 (08L) | 14- | M14x1.5 (08L) | 1C-14 | 25 | 11 | 14 |
| 16- | M16x1.5 (10L) | 16- | M16x1.5 (10L) | 1C-16 | 27 | 13 | 17 |
| 18- | M18x1.5 (12L) | 18- | M18x1.5 (12L) | 1C-18 | 28 | 14 | 19 |
| 22- | M22x1.5 (15L) | 22- | M22x1.5 (15L) | 1C-22 | 30 | 16 | 24 |
| 26- | M26x1.5 (18L) | 26- | M26x1.5 (18L) | 1C-26 | 31 | 16 | 27 |
| 30- | M30x2 (22L) | 30- | M30x2 (22L) | 1C-30 | 35 | 20 | 32 |
| 36- | M36x2 (28L) | 36- | M36x2 (28L) | 1C-36 | 36 | 21 | 41 |
| 45- | M45x2 (35L) | 45- | M45x2 (35L) | 1C-45 | 41 | 20 | 46 |
| 52- | M52X2 (42L) | 52- | M52X2 (42L) | 1C-52 | 43 | 21 | 55 |
| 14- | M14x1.5 (08L) | 12- | M12x1.5 (06L) | 1C-1412 | 25 | 11 | 14 |
| 16- | M16x1.5 (10L) | 12- | M12x1.5 (06L) | 1C-1612 | 26 | 12 | 17 |
| 16- | M16x1.5 (10L) | 14- | M14x1.5 (08L) | 1C-1614 | 26 | 12 | 17 |
| 18- | M18x1.5 (12L) | 12- | M12x1.5 (06L) | 1C-1812 | 27 | 13 | 19 |
| 18- | M18x1.5 (12L) | 14- | M14x1.5 (08L) | 1C-1814 | 27 | 13 | 19 |
| 18- | M18x1.5 (12L) | 16- | M16x1.5 (10L) | 1C-1816 | 28 | 14 | 19 |
| 22- | M22x1.5 (15L) | 16- | M16x1.5 (10L) | 1C-2216 | 29 | 15 | 24 |
| 22- | M22x1.5 (15L) | 18- | M18x1.5 (12L) | 1C-2218 | 29 | 15 | 24 |
| 26- | M26x1.5 (18L) | 18- | M18x1.5 (12L) | 1C-2618 | 30 | 16 | 27 |
| 26- | M26x1.5 (18L) | 22- | M22x1.5 (15L) | 1C-2622 | 31 | 17 | 27 |
| 30- | M30x2 (22L) | 22- | M22x1.5 (15L) | 1C-3022 | 33 | 19 | 32 |
| 30- | M30x2 (22L) | 26- | M26x1.5 (18L) | 1C-3026 | 33 | 19 | 32 |
| 36- | M36x2 (28L) | 26- | M26x1.5 (18L) | 1C-3626 | 34 | 19 | 41 |
| 36- | M36x2 (28L) | 30- | M30x2 (22L) | 1C-3630 | 36 | 21 | 41 |
| 45- | M45x2 (35L) | 30- | M30x2 (22L) | 1C-4530 | 39 | 21 | 46 |
1CG/1DG - МЕТРЫЧНАЯ РАЗДЗЕЛКА ТЫПУ X BSPP З ЗАХІСНАЙ РАЗДЗЕЛКАЙ ПРАМАЯ
| Нітка А | Паток Б | дэталь за нумарам | L | L1 | F | H1 | ||
| Працяжнік | DKL | Працяжнік | БСПП | mm | mm | mm | mm | |
| -8 | М08x1.0(04LL) | -2 | G1/8X28 | 1CG-0802LL | 24 | 18 | 8 | 14 |
| 10- | М10x1.0(06LL) | -2 | G1/8X28 | 1CG-1002LL | 24 | 18 | 8 | 14 |
| 12- | М12x1.0(08LL) | -2 | G1/8X28 | 1CG-1202LL | 24 | 18 | 8 | 14 |
| 12- | M12x1.5 (06L) | -2 | G1/8X28 | 1CG-1202 | 25 | 18 | 8 | 14 |
| 12- | M12x1.5 (06L) | -4 | G1/4X19 | 1CG-1204 | 30 | 23 | 12 | 19 |
| 12- | M12x1.5 (06L) | -6 | G3/8X19 | 1CG-1206 | 31 | 24 | 12 | 22 |
| 14- | M14x1.5 (08L) | -2 | G1/8-28 | 1CG-1402 | 25 | 18 | 8 | 17 |
| 14- | M14x1.5 (08L) | -4 | G1/4X19 | 1CG-1404 | 30 | 23 | 12 | 19 |
| 14- | M14x1.5 (08L) | -6 | G3/8X19 | 1CG-1406 | 31 | 24 | 12 | 22 |
| 14- | M14x1.5 (08L) | -8 | G1/2X14 | 1CG-1408 | 34 | 27 | 14 | 27 |
| 16- | M16x1.5 (10L) | -2 | G1/8X28 | 1CG-1602 | 27 | 20 | 8 | 17 |
| 16- | M16x1.5 (10L) | -4 | G1/4X19 | 1CG-1604 | 31 | 24 | 12 | 19 |
| 16- | M16x1.5 (10L) | -6 | G3/8X19 | 1CG-1606 | 32 | 25 | 12 | 22 |
| 16- | M16x1.5 (10L) | -8 | G1/2X14 | 1CG-1608 | 35 | 28 | 14 | 27 |
| 18- | M18x1.5 (12L) | -4 | G1/4X19 | 1CG-1804 | 31 | 24 | 12 | 22 |
| 18- | M18x1.5 (12L) | -6 | G3/8X19 | 1CG-1806 | 34 | 27 | 12 | 22 |
| 18- | M18x1.5 (12L) | -8 | G1/2X14 | 1CG-1808 | 37 | 30 | 14 | 27 |
| 22- | M22x1.5 (15L) | -4 | G1/4X19 | 1CG-2204 | 33 | 26 | 12 | 24 |
| 22- | M22x1.5 (15L) | -6 | G3/8X19 | 1CG-2206 | 33 | 26 | 12 | 24 |
| 22- | M22x1.5 (15L) | -8 | G1/2X14 | 1CG-2208 | 38 | 31 | 14 | 27 |
| 22- | M22x1.5 (15L) | 12- | G3/4X14 | 1CG-2212 | 40 | 33 | 16 | 32 |
| 26- | M26x1.5 (18L) | -8 | G1/2X14 | 1CG-2608 | 36 | 29 | 14 | 27 |
| 26- | M26x1.5 (18L) | 12- | G3/4X14 | 1CG-2612 | 39 | 32 | 16 | 32 |
| 30- | M30x2 (22L) | -8 | G1/2X14 | 1CG-3008 | 39 | 32 | 14 | 32 |
| 30- | M30x2 (22L) | 12- | G3/4X14 | 1CG-3012 | 41 | 34 | 16 | 32 |
| 30- | M30x2 (22L) | 16- | G1X11 | 1CG-3016 | 46 | 38 | 18 | 41 |
| 30- | M30x2 (22L) | 20- | G1.1/4X11 | 1CG-3020 | 48 | 41 | 20 | 50 |
| 36- | M36x2 (28L) | 12- | G3/4X14 | 1CG-3612 | 45 | 37 | 16 | 38 |
| 36- | M36x2 (28L) | 16- | G1X11 | 1CG-3616 | 46 | 38 | 18 | 41 |
| 36- | M36x2 (28L) | 20- | G1.1/4X11 | 1CG-3620 | 48 | 41 | 20 | 50 |
| 45- | M45x2 (35L) | 16- | G1X11 | 1CG-4516 | 48 | 41 | 18 | 50 |
| 45- | M45x2 (35L) | 20- | G1.1/4X11 | 1CG-4520 | 48 | 38 | 20 | 50 |
| 45- | M45x2 (35L) | 24- | G1.1/2X11 | 1CG-4524 | 52 | 41 | 22 | 55 |
| 52- | M52x2 (42L) | 20- | G1.1/4X11 | 1CG-5220 | 50 | 39 | 20 | 55 |
| 52- | M52x2 (42L) | 24- | G1.1/2X11 | 1CG-5224 | 52 | 41 | 22 | 55 |
| 52- | M52x2 (42L) | 32- | G2-11 | 1CG-5232 | 22 | 70 | ||
1JC/1JD - JIC Знешняя разьба X Метрычная разьба тыпу BITE прамая
| Нітка А | Паток Б | дэталь за нумарам | L | E | F | H | ||
| Працяжнік | JIC | Працяжнік | DKL | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | 12- | M12x1.5 | 1JC-0712 | 31 | 14 | 10 | 14 |
| -7 | 7 / 16-20 | 14- | M14x1.5 | 1JC-0714 | 30 | 14 | 10 | 16 |
| -7 | 7 / 16-20 | 16- | M16x1.5 | 1JC-0716 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | 12- | M12x1.5 | 1JC-0912 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | 14- | M14x1.5 | 1JC-0914 | 31 | 14 | 10 | 17 |
| -9 | 9 / 16-18 | 16- | M16x1.5 | 1JC-0916 | 31 | 14 | 11 | 17 |
| -9 | 9 / 16-18 | 18- | M18x1.5 | 1JC-0918 | 32 | 14 | 11 | 19 |
| -9 | 9 / 16-18 | 22- | M22x1.5 | 1JC-0922 | 35 | 14 | 12 | 24 |
| 12- | 3 / 4-16 | 14- | M14x1.5 | 1JC-1214 | 34 | 17 | 10 | 22 |
| 12- | 3 / 4-16 | 16- | M16x1.5 | 1JC-1216 | 35 | 17 | 11 | 22 |
| 12- | 3 / 4-16 | 18- | M18x1.5 | 1JC-1218 | 35 | 17 | 11 | 22 |
| 12- | 3 / 4-16 | 22- | M22x1.5 | 1JC-1222 | 38 | 17 | 12 | 24 |
| 14- | 7 / 8-14 | 18- | M18x1.5 | 1JC-1418 | 40 | 19 | 11 | 24 |
| 14- | 7 / 8-14 | 22- | M22x1.5 | 1JC-1422 | 41 | 19 | 12 | 24 |
| 14- | 7 / 8-14 | 26- | M26x1.5 | 1JC-1426 | 42 | 19 | 12 | 27 |
| 17- | 1.1 / 16-12 | 18- | M18x1.5 | 1JC-1718 | 42 | 22 | 11 | 30 |
| 17- | 1.1 / 16-12 | 22- | M22x1.5 | 1JC-1722 | 43 | 22 | 12 | 30 |
| 17- | 1.1 / 16-12 | 26- | M26x1.5 | 1JC-1726 | 43 | 22 | 12 | 30 |
| 17- | 1.1 / 16-12 | 30- | M30x2.0 | 1JC-1730 | 47 | 22 | 14 | 32 |
| 21- | 1.5 / 16-12 | 36- | M36x2.0 | 1JC-2136 | 48 | 23 | 14 | 41 |
| 26- | 1.5 / 8-12 | 45- | M45x2.0 | 1JC-2645 | 53 | 24 | 16 | 46 |
| 30- | 1.7 / 8-12 | 52- | M52x2.0 | 1JC-3052 | 58 | 27 | 16 | 60 |
1CN/1DN - МЕТРЫЧНАЯ РАЗЬБА З РАЗДЗЕЛКАЙ ТЫПУ X NPT З ЗАХІСНАЙ РАЗДЗЕЛКАЙ ПРАМАЯ
| Нітка А | Паток Б | дэталь за нумарам | L | L2 | F | H1 | ||
| Працяжнік | DKL | Працяжнік | NPT | mm | mm | mm | mm | |
| 12- | M12x1.5 (06L) | -2 | 1 / 8x27 | 1CN-1202 | 24 | 17 | 10 | 12 |
| 12- | M12x1.5 (06L) | -4 | 1 / 4x18 | 1CN-1204 | 30 | 23 | 15 | 17 |
| 14- | M14x1.5 (08L) | -4 | 1 / 4x18 | 1CN-1404 | 30 | 23 | 15 | 17 |
| 14- | M14x1.5 (08L) | -6 | 3 / 8x18 | 1CN-1406 | 30 | 23 | 15 | 19 |
| 16- | M16x1.5 (10L) | -2 | 1 / 8x27 | 1CN-1602 | 25 | 18 | 10 | 17 |
| 16- | M16x1.5 (10L) | -4 | 1 / 4x18 | 1CN-1604 | 31 | 24 | 15 | 17 |
| 16- | M16x1.5 (10L) | -6 | 3 / 8x18 | 1CN-1606 | 32 | 25 | 15 | 19 |
| 18- | M18x1.5 (12L) | -4 | 1 / 4x18 | 1CN-1804 | 32 | 25 | 15 | 19 |
| 18- | M18x1.5 (12L) | -6 | 3 / 8x18 | 1CN-1806 | 32 | 25 | 15 | 19 |
| 18- | M18x1.5 (12L) | -8 | 1 / 2x14 | 1CN-1808 | 37 | 30 | 20 | 22 |
| 22- | M22x1.5 (15L) | -6 | 3 / 8x18 | 1CN-2206 | 33 | 26 | 15 | 24 |
| 22- | M22x1.5 (15L) | -8 | 1 / 2x14 | 1CN-2208 | 38 | 31 | 20 | 24 |
| 26- | M26x1.5 (18L) | -6 | 3 / 8x18 | 1CN-2606 | 34 | 27 | 15 | 27 |
| 26- | M26x1.5 (18L) | -8 | 1 / 2x14 | 1CN-2608 | 39 | 32 | 20 | 27 |
| 26- | M26x1.5 (18L) | 12- | 3 / 4x14 | 1CN-2612 | 39 | 32 | 20 | 30 |
| 30- | M30x2 (22L) | -8 | 1 / 2x14 | 1CN-3008 | 41 | 34 | 20 | 32 |
| 30- | M30x2 (22L) | 12- | 3 / 4x14 | 1CN-3012 | 41 | 34 | 20 | 32 |
| 30- | M30x2 (22L) | 16- | 1x11.5 | 1CN-3016 | 47 | 40 | 25 | 36 |
| 36- | M36x2 (28L) | 16- | 1x11.5 | 1CN-3616 | 47 | 40 | 25 | 41 |
| 36- | M36x2 (28L) | 20- | 1.1 / 4x11.5 | 1CN-3620 | 49 | 42 | 25 | 46 |
| 45- | M45x2 (35L) | 20- | 1.1 / 4x11.5 | 1CN-4520 | 51 | 14 | 25 | 46 |
| 52- | M52x2 (42L) | 24- | 1.1 / 2x11.5 | 1CN-5224 | 53 | 42 | 26 | 55 |
1CT/1DT - МЕТРЫЧНАЯ РАЗДЗЕЛКА З РАЗДЗЕЛКАЙ ТЫПУ X BSPT З ЗАХІСНАЙ РАЗДЗЕЛКАЙ ПРАМАЯ
| Нітка А | Паток Б | дэталь за нумарам | L | L2 | F | H1 | ||
| Працяжнік | DKL | Працяжнік | БСПТ | mm | mm | mm | mm | |
| -8 | 8x1.0 | -2 | 2001/8/28 | 1CT-0802LL | 22 | 18 | 10 | 12 |
| 10- | 10x1.0 | -2 | 2001/8/28 | 1CT-1002LL | 22 | 17 | 10 | 12 |
| 12- | 12x1.0 | -2 | 1 / 8-28 | 1CT-1202LL | 26 | 21 | 10 | 12 |
| 12- | M12x1.5 (06L) | -2 | 1 / 8x28 | 1CT-1202 | 28 | 21 | 10 | 12 |
| 12- | M12x1.5 (06L) | -4 | 1 / 4x19 | 1CT-1204 | 32 | 25 | 15 | 14 |
| 14- | M14x1.5 (08L) | -2 | 1 / 8x28 | 1CT-1402 | 27 | 20 | 10 | 17 |
| 14- | M14x1.5 (08L) | -4 | 1 / 4x19 | 1CT-1404 | 32 | 25 | 15 | 17 |
| 14- | M14x1.5 (08L) | -6 | 3 / 8x19 | 1CT-1406 | 34 | 27 | 15 | 19 |
| 16- | M16x1.5 (10L) | -2 | 1 / 8x28 | 1CT-1602 | 27 | 20 | 10 | 17 |
| 16- | M16x1.5 (10L) | -4 | 1 / 4x19 | 1CT-1604 | 33 | 26 | 15 | 17 |
| 16- | M16x1.5 (10L) | -6 | 3 / 8x19 | 1CT-1606 | 35 | 28 | 15 | 19 |
| 16- | M16x1.5 (10L) | -8 | 1 / 2x14 | 1CT-1608 | 39 | 32 | 19 | 22 |
| 18- | M18x1.5 (12L) | -4 | 1 / 4x19 | 1CT-1804 | 35 | 28 | 15 | 19 |
| 18- | M18x1.5 (12L) | -6 | 3 / 8x19 | 1CT-1806 | 35 | 28 | 15 | 19 |
| 18- | M18x1.5 (12L) | -8 | 1 / 2x14 | 1CT-1808 | 39 | 32 | 19 | 22 |
| 22- | M22x1.5 (15L) | -6 | 3 / 8x19 | 1CT-2206 | 35 | 28 | 15 | 24 |
| 22- | M22x1.5 (15L) | -8 | 1 / 2x14 | 1CT-2208 | 40 | 33 | 19 | 24 |
| 26- | M26x1.5 (18L) | -8 | 1 / 2x14 | 1CT-2608 | 41 | 33 | 19 | 27 |
| 26- | M26x1.5 (18L) | 12- | 3 / 4x14 | 1CT-2612 | 41 | 33 | 20 | 30 |
| 30- | M30x2 (22L) | 12- | 3 / 4x14 | 1CT-3012 | 43 | 35 | 20 | 32 |
| 30- | M30x2 (22L) | 16- | 1x11 | 1CT-3016 | 50 | 42 | 25 | 36 |
| 36- | M36x2 (28L) | 16- | 1x11 | 1CT-3616 | 52 | 45 | 26 | 38 |
| 36- | M36x2 (28L) | 20- | 1.1 / 4x11 | 1CT-3620 | 56 | 49 | 27 | 50 |
| 45- | M45x2 (35L) | 20- | 1.1 / 4x11 | 1CT-4520 | 58 | 51 | 27 | 50 |
| 52- | M52x2 (42L) | 24- | 1.1 / 2x11 | 1CT-5224 | 60 | 53 | 27 | 55 |

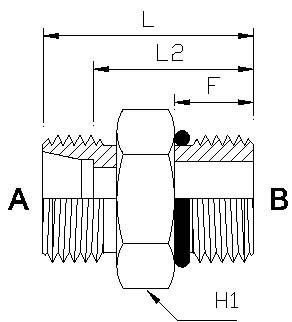

1CO/1DO - МЕТРЫЧНАЯ РАЗДЗЕЛКА З УКУСОМ, ТЫП X, ШАР, ПРАМАЯ
| Нітка А | Паток Б | дэталь за нумарам | L | L2 | F | H1 | ||
| Працяжнік | DKL | Працяжнік | ONE | mm | mm | mm | mm | |
| 12- | M12x1.5 (06L) | -7 | 7 / 16-20 | 1CO-1207 | 25 | 18 | 9 | 14 |
| 14- | M14x1.5 (08L) | -7 | 7 / 16x20 | 1CO-1407 | 26 | 19 | 9 | 17 |
| 14- | M14x1.5 (08L) | -9 | 9 / 16x18 | 1CO-1409 | 27 | 19 | 10 | 17 |
| 14- | M14x1.5 (08L) | 12- | 3 / 4x16 | 1CO-1412 | 28 | 10 | 11 | 24 |
| 16- | M16x1.5 (10L) | -7 | 7 / 16x20 | 1CO-1607 | 27 | 20 | 9 | 17 |
| 16- | M16x1.5 (10L) | -9 | 9 / 16x18 | 1CO-1609 | 27 | 19 | 10 | 17 |
| 16- | M16x1.5 (10L) | 12- | 3 / 4x16 | 1CO-1612 | 31 | 25 | 11 | 24 |
| 16- | M16x1.5 (10L) | 14- | 7 / 8-14 | 1CO-1614 | 31 | 25 | 13 | 27 |
| 18- | M18x1.5 (12L) | -9 | 9 / 16x18 | 1CO-1809 | 28 | 21 | 10 | 19 |
| 18- | M18x1.5 (12L) | 12- | 3 / 4x16 | 1CO-1812 | 31 | 24 | 11 | 24 |
| 18- | M18x1.5 (12L) | 14- | 7 / 8x14 | 1CO-1814 | 34 | 27 | 13 | 27 |
| 18- | M18x1.5 (12L) | 17- | 1.1 / 16-12 | 1CO-1817 | 36 | 29 | 15 | 32 |
| 22- | M22x1.5 (15L) | -9 | 9 / 16-18 | 1CO-2209 | 31 | 24 | 10 | 24 |
| 22- | M22x1.5 (15L) | 12- | 3 / 4x16 | 1CO-2212 | 32 | 25 | 11 | 24 |
| 22- | M22x1.5 (15L) | 14- | 7 / 8x14 | 1CO-2214 | 35 | 28 | 13 | 27 |
| 22- | M22x1.5 (15L) | 14- | 1.1 / 16x12 | 1CO-2217 | 37 | 30 | 15 | 32 |
| 26- | M26x1.5 (18L) | 12- | 3 / 4x16 | 1CO-2612 | 33 | 26 | 11 | 27 |
| 26- | M26x1.5 (18L) | 14- | 7 / 8x14 | 1CO-2614 | 35 | 27 | 13 | 27 |
| 26- | M26x1.5 (18L) | 17- | 1.1 / 16x12 | 1CO-2617 | 39 | 32 | 15 | 32 |
| 30- | M30x2 (22L) | 12- | 3 / 4-16 | 1CO-3012 | 33 | 25 | 11 | 32 |
| 30- | M30x2 (22L) | 14- | 7 / 8x14 | 1CO-3014 | 37 | 30 | 13 | 32 |
| 30- | M30x2 (22L) | 17- | 1.1 / 16x12 | 1CO-3017 | 39 | 32 | 15 | 32 |
| 30- | M30x2 (22L) | 21- | 1.5 / 16x12 | 1CO-3021 | 40 | 33 | 15 | 41 |
| 36- | M36x2 (28L) | 17- | 1.1 / 16x12 | 1CO-3617 | 40 | 33 | 15 | 41 |
| 36- | M36x2 (28L) | 21- | 1.5 / 16x12 | 1CO-3621 | 40 | 33 | 15 | 41 |
| 36- | M36x2 (28L) | 26- | 1.5 / 8-12 | 1CO-3626 | 41 | 31 | 16 | 50 |
| 45- | M45x2 (35L) | 21- | 1.5 / 16x12 | 1CO-4521 | 43 | 33 | 15 | 50 |
| 45- | M45x2 (35L) | 26- | 1.5 / 8x12 | 1CO-4526 | 43 | 33 | 15 | 50 |
| 52- | M52x2 (42L) | 26- | 1.5 / 8x12 | 1CO-5226 | 45 | 34 | 15 | 60 |
2C/2D - Знешняя-ўнутраная метрычная разьба тыпу прыкусу прамая
| A | B | дэталь за нумарам | L | L2 | H1 | H | ||
| Працяжнік | DKL | Працяжнік | ДКОЛ | mm | mm | mm | mm | |
| 12- | M12x1.5 (08L) | 12- | M12x1.5 (08L) | 2C-12 | 43 | 36 | 12 | 14 |
| 14- | M14x1.5 (08L) | 14- | M14x1.5 (08L) | 2C-14 | 43 | 36 | 14 | 17 |
| 16- | M16x1.5 (10L) | 16- | M16x1.5 (10L) | 2C-16 | 43 | 36 | 17 | 19 |
| 18- | M16x1.5 (12L) | 18- | M16x1.5 (12L) | 2C-18 | 43 | 36 | 19 | 22 |
| 22- | M22x1.5 (15L) | 22- | M22x1.5 (15L) | 2C-22 | 43 | 36 | 24 | 27 |
| 26- | M26x1.5 (18L) | 26- | M26x1.5 (18L) | 2C-26 | 44 | 36 | 27 | 32 |
| 30- | M30x2 (22L) | 30- | M30x2 (22L) | 2C-30 | 48 | 40 | 32 | 36 |
| 36- | M36x2 (28L) | 36- | M36x2 (28L) | 2C-36 | 48 | 40 | 41 | 41 |
| 45- | M45x2 (35L) | 45- | M45x2 (35L) | 2C-45 | 61 | 50 | 46 | 50 |
| 12- | M12x1.5 (06L) | 14- | M14x1.5 (08L) | 2C-1214 | 31 | 24 | 17 | 14 |
| 12- | M12x1.5 (06L) | 16- | M16x1.5 (10L) | 2C-1216 | 32 | 25 | 19 | 19 |
| 12- | M12x1.5 (06L) | 18- | M18x1.5 (12L) | 2C-1218 | 32 | 25 | 0 | 22 |
| 12- | M12x1.5 (06L) | 26- | M26x1.5 (18L) | 2C-1226 | 36 | 28 | 0 | 32 |
| 14- | M14x1.5 (08L) | 12- | M12x1.5 (06L) | 2C-1412 | 31 | 24 | 12 | 17 |
| 14- | M14x1.5 (08L) | 16- | M16x1.5 (10L) | 2C-1416 | 32 | 0 | 0 | 19 |
| 14- | M14x1.5 (08L) | 18- | M18x1.5 (12L) | 2C-1418 | 32 | 0 | 0 | 22 |
| 14- | M14x1.5 (08L) | 22- | M22x1.5 (15L) | 2C-1422 | 36 | 0 | 0 | 27 |
| 14- | M14x1.5 (08L) | 26- | M26x1.5 (18L) | 2C-1426 | 36 | 0 | 0 | 32 |
| 16- | M16x1.5 (10L) | 12- | M12x1.5 (06L) | 2C-1612 | 32 | 25 | 14 | 19 |
| 16- | M16x1.5 (10L) | 14- | M14x1.5 (08L) | 2C-1614 | 32 | 25 | 14 | 19 |
| 16- | M16x1.5 (10L) | 18- | M18x1.5 (12L) | 2C-1618 | 33 | 0 | 0 | 22 |
| 16- | M16x1.5 (10L) | 22- | M22x1.5 (15L) | 2C-1622 | 37 | 0 | 0 | 27 |
| 16- | M16x1.5 (10L) | 26- | M26x1.5 (18L) | 2C-1626 | 37 | 0 | 0 | 32 |
| 16- | M16x1.5 (10L) | 30- | M30x2 (22L) | 2C-1630 | 40 | 0 | 0 | 36 |
| 18- | M18x1.5 (12L) | 22- | M22x1.5 (15L) | 2C-1822 | 0 | 0 | 0 | 27 |
| 18- | M18x1.5 (12L) | 26- | M26x1.5 (18L) | 2C-1826 | 0 | 0 | 0 | 32 |
| 18- | M18x1.5 (12L) | 30- | M30x2 (22L) | 2C-1830 | 0 | 0 | 0 | 36 |
| 18- | M18x1.5 (12L) | 36- | M36x2 (28L) | 2C-1836 | 0 | 0 | 0 | 41 |
| 22- | M22x1.5 (15L) | 16- | M16x1.5 (10L) | 2C-2216 | 37 | 30 | 19 | 27 |
| 22- | M22x1.5 (15L) | 26- | M26x1.5 (18L) | 2C-2226 | 0 | 0 | 0 | 32 |
| 22- | M22x1.5 (15L) | 30- | M30x2 (22L) | 2C-2230 | 0 | 0 | 0 | 36 |
| 22- | M22x1.5 (15L) | 36- | M36x2 (28L) | 2C-2236 | 0 | 0 | 0 | 41 |
| 22- | M22x1.5 (15L) | 45- | M45x2 (35L) | 2C-2245 | 0 | 0 | 0 | 50 |
| 26- | M26x1.5 (18L) | 30- | M30x2 (22L) | 2C-2630 | 0 | 0 | 0 | 36 |
| 26- | M26x1.5 (18L) | 36- | M36x2 (28L) | 2C-2636 | 0 | 0 | 0 | 41 |
| 26- | M26x1.5 (18L) | 45- | M45x2 (35L) | 2C-2645 | 0 | 0 | 0 | 50 |
| 26- | M26x1.5 (18L) | 52- | M52x2 (42L) | 2C-2652 | 0 | 0 | 0 | 60 |
| 30- | M30x2 (22L) | 36- | M36x2 (28L) | 2C-3036 | 0 | 0 | 0 | 41 |
| 30- | M30x2 (22L) | 45- | M45x2 (35L) | 2C-3045 | 0 | 0 | 0 | 50 |
| 30- | M30x2 (22L) | 52- | M52x2 (42L) | 2C-3052 | 0 | 0 | 0 | 60 |
| 36- | M36x2 (28L) | 45- | M45x2 (35L) | 2C-3645 | 0 | 0 | 0 | 50 |
| 36- | M36x2 (28L) | 52- | M52x2 (42L) | 2C-3652 | 0 | 0 | 0 | 60 |
| 45- | M45x2 (35L) | 52- | M52x2 (42L) | 2C-4552 | 0 | 0 | 0 | 60 |
| 52- | M52x2 (42L) | 45- | M45x2 (35L) | 2C-5245 | 54 | 43 | 50 | 50 |
3C/3D - МЕТРЫЧНАЯ РАЗДЗЕЛКА З УНУТРЫШНЯЙ РАЗДЗЕЛКАЙ, ПРАМАЯ
| Нітка А | Паток Б | дэталь за нумарам | L | H | H1 | ||
| Працяжнік | ДКОЛ | Працяжнік | ДКОЛ | mm | mm | mm | |
| 12- | M12x1.5 (06L) | 12- | M12x1.5 (06L) | 3C-12 | 33 | 14 | 14 |
| 14- | M14x1.5 (08L) | 14- | M14x1.5 (08L) | 3C-14 | 33 | 17 | 17 |
| 16- | M16x1.5 (10L) | 16- | M16x1.5 (10L) | 3C-16 | 34 | 19 | 19 |
| 16- | M16x1.5 (10L) | 14- | M14x1.5 (08L) | 3C-1614 | 34 | 19 | 17 |
| 18- | M18x1.5 (12L) | 18- | M18x1.5 (12L) | 3C-18 | 34 | 22 | 22 |
| 18- | M18x1.5 (12L) | 14- | M14x1.5 (08L) | 3C-1814 | 34 | 22 | 17 |
| 22- | M22x1.5 (15L) | 22- | M22x1.5 (15L) | 3C-22 | 39 | 27 | 27 |
| 26- | M26x1.5 (18L) | 22- | M22x1.5 (15L) | 3C-2622 | 40 | 32 | 27 |
| 26- | M26x1.5 (18L) | 26- | M26x1.5 (18L) | 3C-26 | 38 | 32 | 32 |
| 30- | M30x2 (22L) | 30- | M30x2 (22L) | 3C-30 | 44 | 36 | 36 |
| 36- | M36x2 (28L) | 36- | M36x2 (28L) | 3C-36 | 48 | 41 | 41 |
| 45- | M45x2 (35L) | 45- | M45x2 (35L) | 3C-45 | 52 | 50 | 50 |
| 52- | M52x2 (42L) | 52- | M52x2 (42L) | 3C-52 | 57 | 60 | 60 |
1C9/1D9 - МЕТРЫЧНЫ ЗАКУС, ТЫП КАЛЯНЯ 90° З ЗАХІДНАЙ РАЗДЗЕЛКАЙ ДА ЗАХІДНАЙ РАЗДЗЕЛКІ
| Нітка А | Паток Б | дэталь за нумарам | L1 | L2 | S1 | ||
| Працяжнік | Метрыка DKL | Працяжнік | Метрыка DKL | mm | mm | mm | |
| -08LL | М08x1.0 (04LL) | -08LL | М08x1.0 (04LL) | 1C9-08LL | 15 | 11 | 9 |
| -10LL | М10x1.0 (06LL) | -10LL | М10x1.0 (06LL) | 1C9-10LL | 15 | 10 | 9 |
| -12LL | М12x1.0 (08LL) | -12LL | М12x1.0 (08LL) | 1C9-12LL | 17 | 12 | 12 |
| 12- | M12x1.5 (06L) | 12- | M12x1.5 (06L) | 1C9-12 | 19 | 12 | 12 |
| 14- | M14x1.5 (08L) | 14- | M14x1.5 (08L) | 1C9-14 | 21 | 14 | 12 |
| 16- | M16x1.5 (10L) | 16- | M16x1.5 (10L) | 1C9-16 | 22 | 15 | 14 |
| 18- | M18x1.5 (12L) | 18- | M18x1.5 (12L) | 1C9-18 | 24 | 17 | 17 |
| 22- | M22x1.5 (15L) | 22- | M22x1.5 (15L) | 1C9-22 | 28 | 21 | 19 |
| 26- | M26x1.5 (18L) | 26- | M26x1.5 (18L) | 1C9-26 | 31 | 24 | 24 |
| 30- | M30x2 (22L) | 30- | M30x2 (22L) | 1C9-30 | 35 | 28 | 27 |
| 36- | M36x2 (28L) | 36- | M36x2 (28L) | 1C9-36 | 38 | 31 | 36 |
| 45- | M45x2 (35L) | 45- | M45x2 (35L) | 1C9-45 | 45 | 35 | 41 |
| 52- | M52X2 (42L) | 52- | M52X2 (42L) | 1C9-52 | 51 | 40 | 50 |
2C9/2D9 - МЕТРЫЧНЫ ЗАКУС ТЫПУ КАЛЯНЯ 90° З ЗАХІДНАЙ РАЗВЕДКАЙ НА ЎНУТРЫ
| A | B | дэталь за нумарам | L1 | L2 | L3 | S1 | ||
| Працяжнік | DKL | Працяжнік | ДКОЛ | mm | mm | mm | mm | |
| 12- | M12x1.5 (06L) | 12- | M12x1.5 (06L) | 2C9-12 | 19 | 12 | 26 | 12 |
| 14- | M14x1.5 (08L) | 14- | M14x1.5 (08L) | 2C9-14 | 21 | 14 | 28 | 12 |
| 16- | M16x1.5 (10L) | 16- | M16x1.5 (10L) | 2C9-16 | 22 | 15 | 29 | 14 |
| 18- | M18x1.5 (12L) | 18- | M18x1.5 (12L) | 2C9-18 | 24 | 17 | 30 | 17 |
| 22- | M22x1.5 (15L) | 22- | M22x1.5 (15L) | 2C9-22 | 28 | 21 | 33 | 19 |
| 26- | M26x1.5 (18L) | 26- | M26x1.5 (18L) | 2C9-26 | 31 | 24 | 36 | 24 |
| 30- | M30x2 (22L) | 30- | M30x2 (22L) | 2C9-30 | 35 | 28 | 39 | 27 |
| 36- | M36x2 (28L) | 36- | M36x2 (28L) | 2C9-36 | 38 | 31 | 42 | 36 |
| 45- | M45x2 (35L) | 45- | M45x2 (35L) | 2C9-45 | 45 | 35 | 51 | 41 |
| 52- | M52x2 (42L) | 52- | M52x2 (42L) | 2C9-52 | 51 | 40 | 60 | 50 |
AC/AD - мужчынскі метрычны прыкусны тройнік
| A | B | C | дэталь за нумарам | E | F | G | S1 | |||
| Працяжнік | DKL | Працяжнік | DKL | Працяжнік | DKL | mm | mm | mm | mm | |
| 12- | М12х1.5 (06Л) | 12- | М12х1.5 (06Л) | 12- | М12х1.5 (06Л) | AC-12 | 19 | 19 | 19 | 12 |
| 14- | М14х1.5 (08Л) | 14- | М14х1.5 (08Л) | 14- | М14х1.5 (08Л) | AC-14 | 21 | 21 | 21 | 12 |
| 16- | М16х1.5 (10Л) | 16- | М16х1.5 (10Л) | 16- | М16х1.5 (10Л) | AC-16 | 22 | 22 | 22 | 14 |
| 18- | М18х1.5 (12Л) | 18- | М18х1.5 (12Л) | 18- | М18х1.5 (12Л) | AC-18 | 24 | 24 | 24 | 17 |
| 22- | М22х1.5 (15Л) | 22- | М22х1.5 (15Л) | 22- | М22х1.5 (15Л) | AC-22 | 28 | 28 | 28 | 19 |
| 26- | М26х1.5 (18Л) | 26- | М26х1.5 (18Л) | 26- | М26х1.5 (18Л) | AC-26 | 31 | 31 | 31 | 24 |
| 30- | М30х2 (22Л) | 30- | М30х2 (22Л) | 30- | М30х2 (22Л) | AC-30 | 35 | 35 | 35 | 27 |
| 36- | М36х2 (28Л) | 36- | М36х2 (28Л) | 36- | М36х2 (28Л) | AC-36 | 38 | 38 | 38 | 36 |
| 45- | М45х2 (35Л) | 45- | М45х2 (35Л) | 45- | М45х2 (35Л) | AC-45 | 45 | 45 | 45 | 41 |
| 52- | М52х2 (42Л) | 52- | М52х2 (42Л) | 52- | М52х2 (42Л) | AC-52 | 51 | 51 | 51 | 50 |
BC/BD - ТРОЙНІК З МЕТРЫЧНАЙ РАЗДЗЕЛКАЙ З ЗАХІСНАЙ РАЗДЗЕЛКАЙ
| A | B | C | дэталь за нумарам | E | F | G | S1 | H | |||
| Працяжнік | DKL | Працяжнік | DKL | Працяжнік | ДКОЛ | mm | mm | mm | mm | mm | |
| 12- | М12х1.5 (06Л) | 12- | М12х1.5 (06Л) | 12- | М12х1.5 (06Л) | BC-12 | 19 | 19 | 26 | 12 | 14 |
| 14- | М14х1.5 (08Л) | 14- | М14х1.5 (08Л) | 14- | М14х1.5 (08Л) | BC-14 | 21 | 21 | 28 | 12 | 17 |
| 16- | М16х1.5 (10Л) | 16- | М16х1.5 (10Л) | 16- | М16х1.5 (10Л) | BC-16 | 22 | 22 | 29 | 14 | 19 |
| 18- | М18х1.5 (12Л) | 18- | М18х1.5 (12Л) | 18- | М18х1.5 (12Л) | BC-18 | 24 | 24 | 30 | 17 | 22 |
| 22- | М22х1.5 (15Л) | 22- | М22х1.5 (15Л) | 22- | М22х1.5 (15Л) | BC-22 | 28 | 28 | 33 | 19 | 27 |
| 26- | М26х1.5 (18Л) | 26- | М26х1.5 (18Л) | 26- | М26х1.5 (18Л) | BC-26 | 31 | 31 | 36 | 24 | 32 |
| 30- | М30х2 (22Л) | 30- | М30х2 (22Л) | 30- | М30х2 (22Л) | BC-30 | 35 | 35 | 39 | 27 | 36 |
| 36- | М36х2 (28Л) | 36- | М36х2 (28Л) | 36- | М36х2 (28Л) | BC-36 | 38 | 38 | 42 | 36 | 41 |
| 45- | М45х2 (35Л) | 45- | М45х2 (35Л) | 45- | М45х2 (35Л) | BC-45 | 45 | 45 | 51 | 41 | 50 |
| 52- | М52х2 (42Л) | 52- | М52х2 (42Л) | 52- | М52х2 (42Л) | BC-52 | 51 | 51 | 56 | 50 | 60 |
CC/CD - ТРОЙНІК З МУЖСКОЙ РАЗ'ЁМКАЙ І ЖАНОЧАЙ РАЗ'ЁМКАЙ, МЕТРЫЧНЫ
| A | B | C | дэталь за нумарам | E | F | G | S1 | H | |||
| Працяжнік | DKL | Працяжнік | DKL | Працяжнік | DKL | mm | mm | mm | mm | mm | |
| 12- | М12х1.5 (06Л) | 12- | М12х1.5 (06Л) | 12- | М12х1.5 (06Л) | CC-12 | 19 | 26 | 19 | 12 | 14 |
| 14- | М14х1.5 (08Л) | 14- | М14х1.5 (08Л) | 14- | М14х1.5 (08л) | CC-14 | 21 | 28 | 21 | 12 | 17 |
| 16- | М16х1.5 (10Л) | 16- | М16х1.5 (10Л) | 16- | М16х1.5 (10Л) | CC-16 | 22 | 29 | 22 | 14 | 19 |
| 18- | М18х1.5 (12Л) | 18- | М18х1.5 (12Л) | 18- | М18х1.5 (12Л) | CC-18 | 24 | 30 | 24 | 17 | 22 |
| 22- | М22х1.5 (15Л) | 22- | М22х1.5 (15Л) | 22- | М22х1.5 (15Л) | CC-22 | 28 | 33 | 28 | 19 | 27 |
| 26- | М26х1.5 (18Л) | 26- | М26х1.5 (18Л) | 26- | М26х1.5 (18Л) | CC-26 | 31 | 36 | 31 | 24 | 32 |
| 30- | М30х2 (22Л) | 30- | М30х2 (22Л) | 30- | М30х2 (22Л) | CC-30 | 35 | 39 | 35 | 27 | 36 |
| 36- | М36х2 (28Л) | 36- | М36х2 (28Л) | 36- | М36х2 (28Л) | CC-36 | 38 | 42 | 38 | 36 | 41 |
| 45- | М45х2 (35Л) | 45- | М45х2 (35Л) | 45- | М45х2 (35Л) | CC-45 | 45 | 51 | 45 | 41 | 50 |
| 52- | М52х2 (42Л) | 52- | М52х2 (42Л) | 52- | М52х2 (42Л) | CC-52 | 51 | 56 | 51 | 50 | 60 |
Заўвага: Калі вы зацікаўлены ў замове адаптара ў поўным камплекце з разразным кольцам і гайкай, неабходна пасля нашага нумара дэталі дадаць суфікс «RN», напрыклад, «1C-RN/1D-RN».
дэталі
1. Завершана: стандартнае цынкаванне (Cr3, срэбра), нікеляванне і цынкаванне-нікеляванне (можа вытрымаць 700-1000 гадзін выпрабаванняў у саляным тумане).
2. Даступныя памеры: ад M12x1.5 да M52x2.
3. Ціск: ад 5000 PSI да 10,000 XNUMX PSI, даступны высокі ціск.
4. Узоры: мы можам прадаставіць 2-3 бясплатныя ўзоры для тэставання перад пробным заказам.
5. MOQ: У нас ёсць большасць памераў у наяўнасці, таму яго няма; калі не, мінімальная колькасць замовы — 500 штук.
6. Матэрыял: латунь, нержавеючая сталь (304 або 316L), вугляродзістая сталь (сталь № 45).
7. Стандарт: стандарт DIN/EATON або згодна з чарцяжом і ўзорамі (OEM).
8. Дастаўка: 30-45 дзён для вытворчых заказаў і 7-15 рабочых дзён для заказаў на склад.
Пастаўка гідраўлічных фітынгаў з прамым каленам з вугляродзістай сталі з метрычным укусам у гарады
